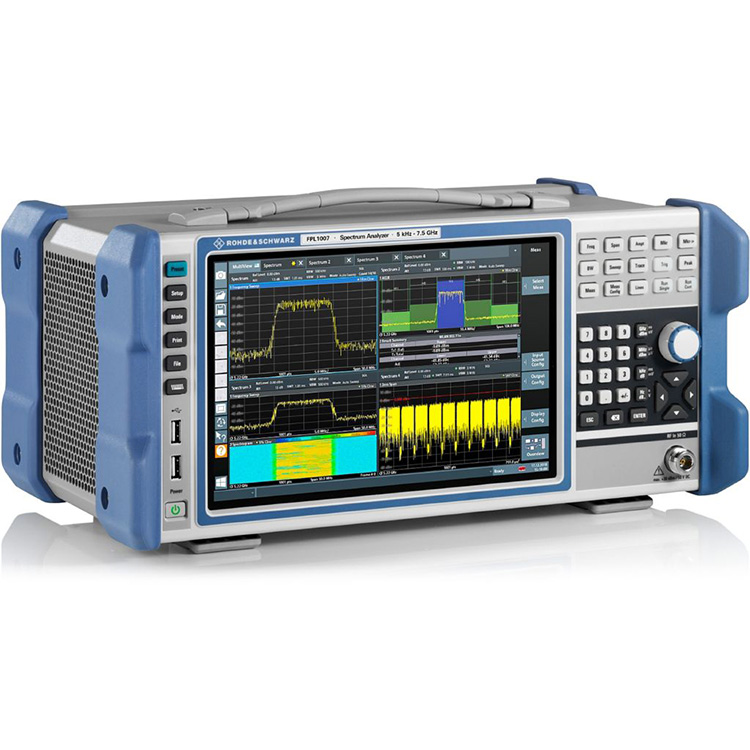

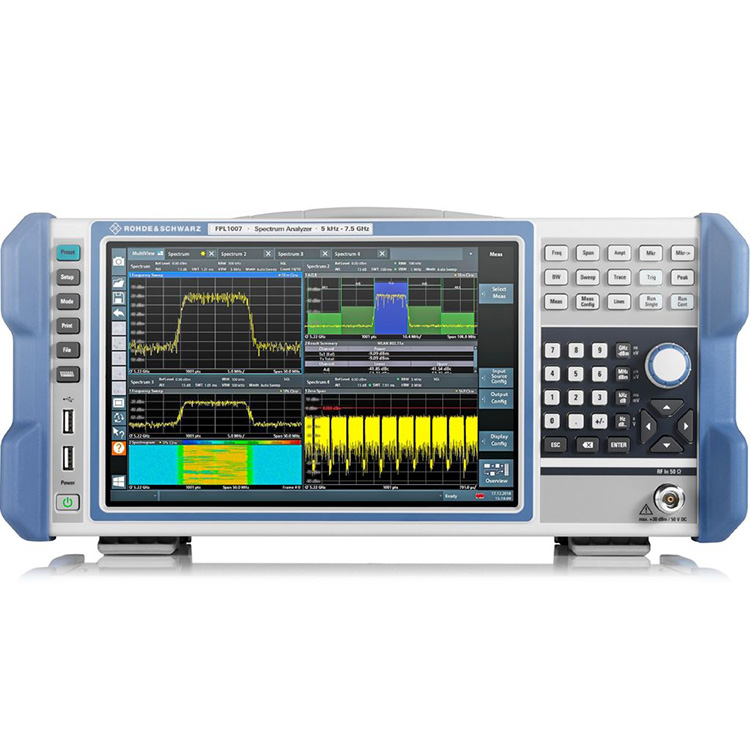

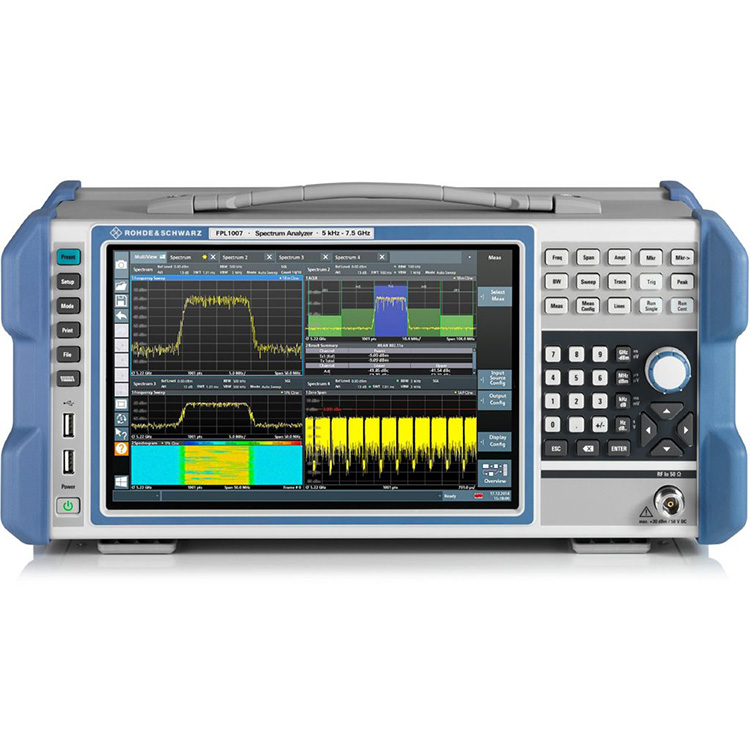

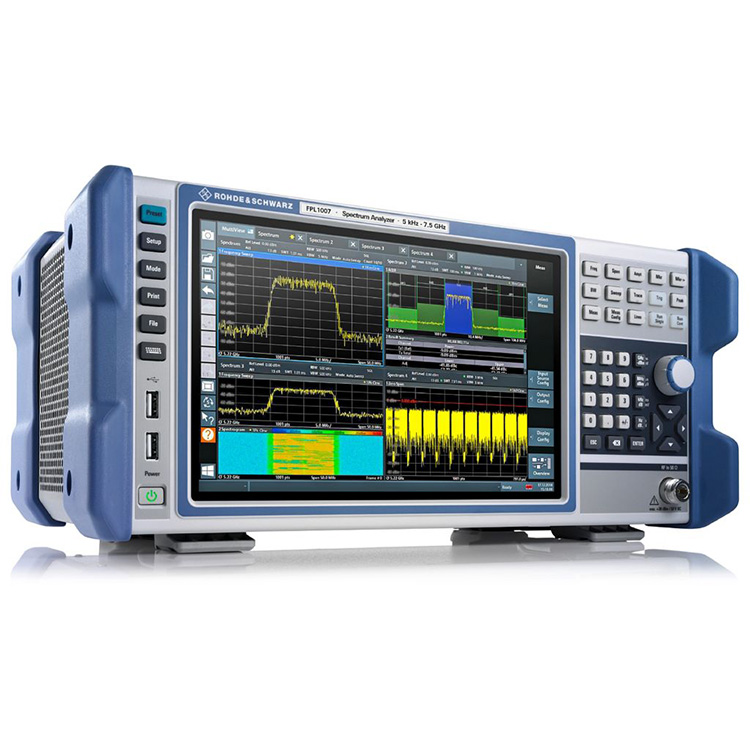

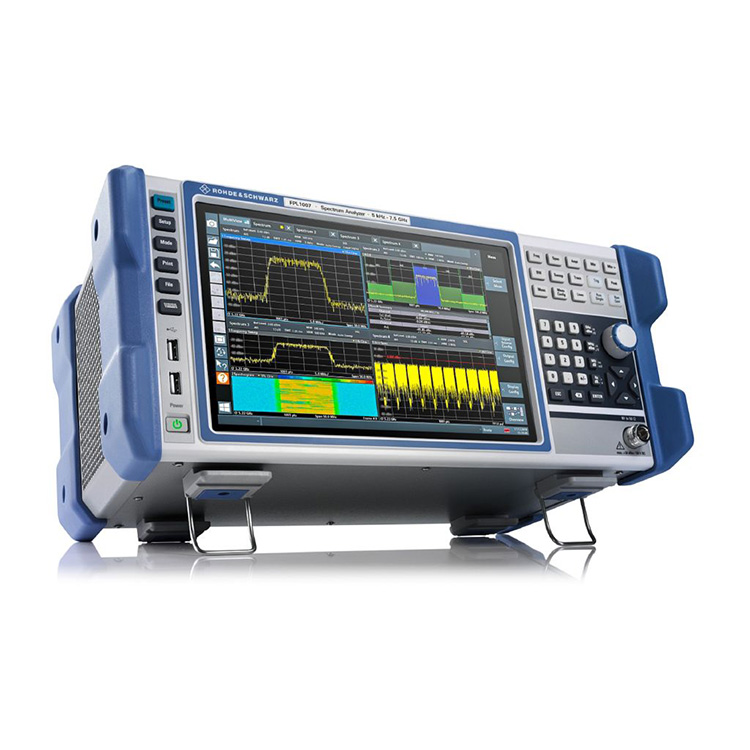

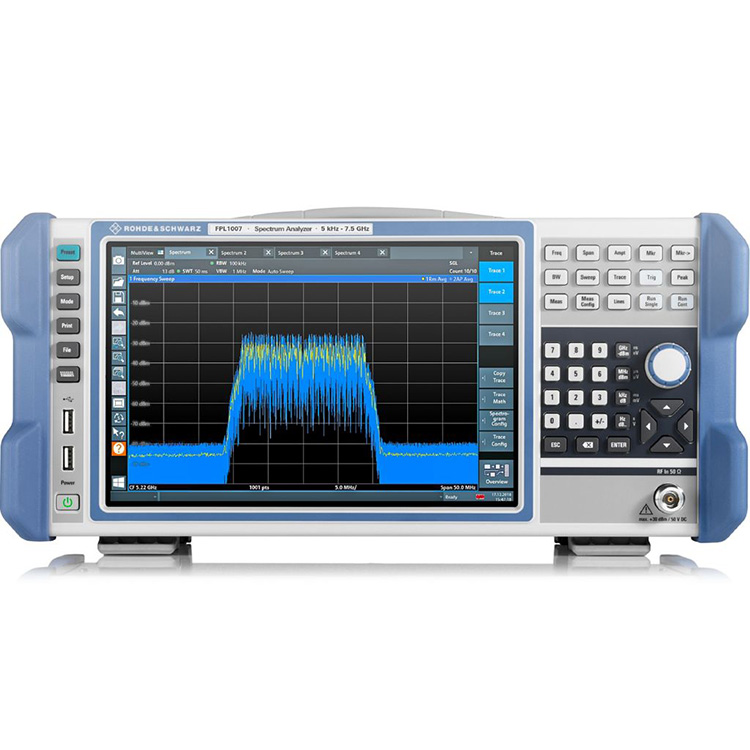

தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு R&S FPL1026 ஸ்பெக்ட்ரம் அனலைசரை வழங்க விரும்புகிறோம். RF ஆய்வகத்தில், R&S®FPL1000 குடும்பம் ஒரு அலைக்காட்டி அல்லது மல்டிமீட்டரைப் போலவே இன்றியமையாதது. இது பல அளவீட்டு பணிகளுக்கு ஒரே கருவியாகும்.
| மாதிரிகள் | அதிர்வெண் வரம்பு | கட்ட இரைச்சல் | DANL @ 1 GHz | அதிகபட்சம். பகுப்பாய்வு அலைவரிசை | கருவி வகை |
| R&S®FPL1026 ஆர்டர் எண் 1304.0004.26 |
5 kHz - 26.5 GH | < -108 dBc (1 Hz) (f=1 Ghz, 10 kHz ஆஃப்செட்) |
< -160 dBm/Hz ப்ரீ-ஆம்ப் ஆன் | 40 மெகா ஹெர்ட்ஸ் (FPL1-B40, மற்றும் FPL1-B11) | சிக்னல் மற்றும் ஸ்பெக்ட்ரம் பகுப்பாய்வி |
அதிர்வெண் வரம்பு 5 kHz முதல் 26.5 GHz வரை
SSB கட்ட இரைச்சல்: வகை. -10 kHz இல் 108 dBc (1 Hz).
டிஏஎன்எல் ப்ரீஆம்ப்ளிஃபையர்: வகை. –163 dBm 10 MHz முதல் 2 GHz வரை
சிறிய தடம் கொண்ட இலகுரக
40 மெகா ஹெர்ட்ஸ் பகுப்பாய்வு அலைவரிசை (விருப்பம்)
பல வகையான அளவீடுகளுக்கு ஒரே கருவி

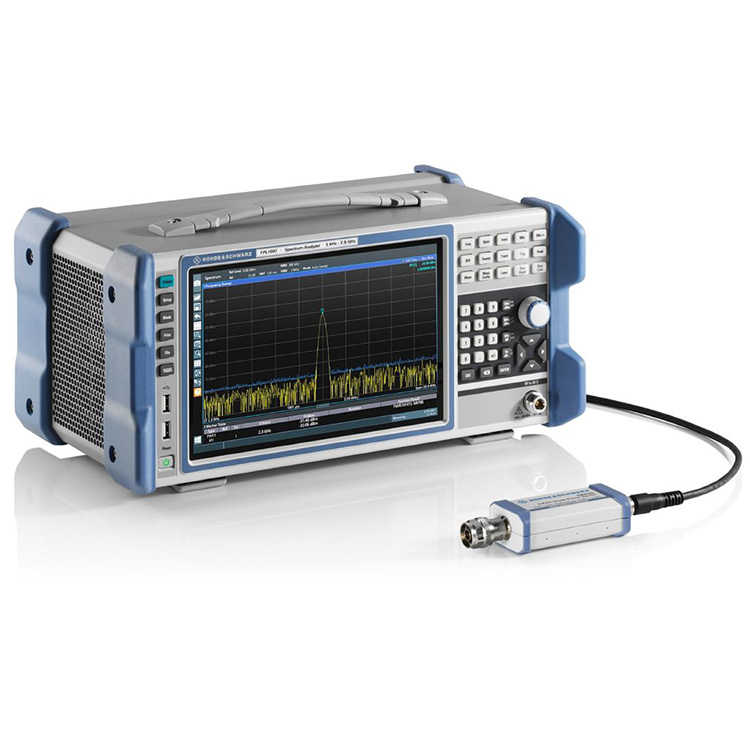

நீங்கள் R&S®FPL1000ஐ ஸ்பெக்ட்ரல் அளவீடுகள், பவர் சென்சார்கள் மூலம் மிகவும் துல்லியமான சக்தி அளவீடுகள் மற்றும் அனலாக் மற்றும் டிஜிட்டல் மாடுலேட்டட் சிக்னல்களை பகுப்பாய்வு செய்யும் போது பயன்படுத்தலாம்.

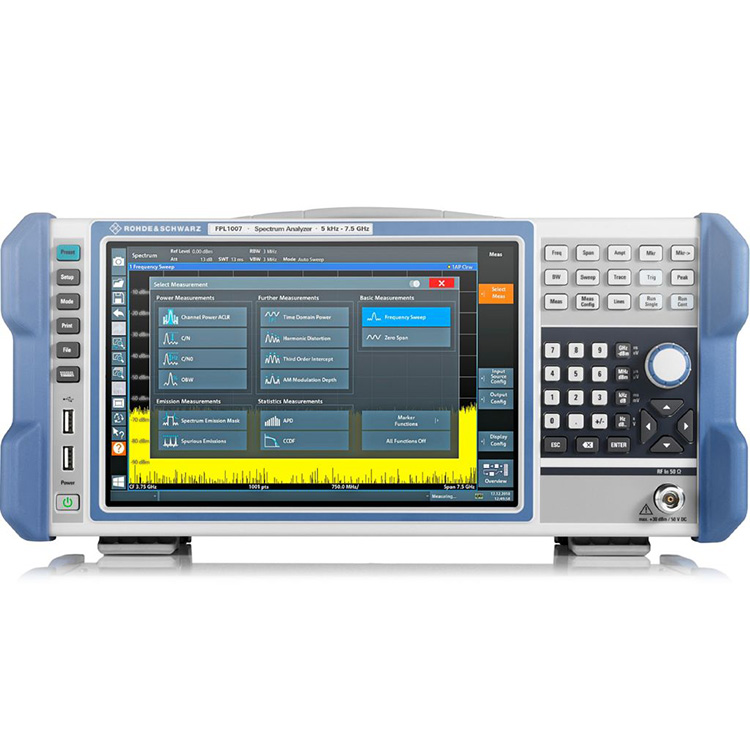

அளவீட்டு முறைகள்
நிலையான R&S®FPL1000 அடிப்படை அலகு பல்வேறு மேம்பட்ட ஸ்பெக்ட்ரம் அளவீட்டு முறைகளை ஆதரிக்கிறது
குறைந்த கட்ட இரைச்சல் மற்றும் குறைந்த காட்டப்படும் சராசரி இரைச்சல் நிலை
வகையின் ஒரு கட்ட இரைச்சலைக் கொண்டுள்ளது. -108 dBc (1 Hz) 10 kHz ஆஃப்செட்டில் (1 GHz கேரியர்), வகையின் மூன்றாம் வரிசை இடைமறிப்பு புள்ளி. +20 dBm, 1 Hz முதல் 10 MHz வரையிலான ரெசல்யூஷன் அலைவரிசை மற்றும் தட்டச்சு. -163 dBm சராசரி இரைச்சல் அளவைக் காட்டுகிறது, R&S®FPL1000 உயர் வகுப்பு பகுப்பாய்விகளுடன் ஒப்பிடத்தக்கது. இது ஆய்வகம், உற்பத்தி மற்றும் சேவை பணிகளுக்கு ஏற்றது.
கட்ட இரைச்சல் அளவீடு
மார்க்கர் செயல்பாட்டுடன் கூடிய எளிய கட்ட இரைச்சல் அளவீடு
ஒரு ஸ்மார்ட்ஃபோனைப் போல உள்ளுணர்வு போன்ற செயல்பாடு
தொடுதிரை உள்ளமைவு மற்றும் செயல்திறன் அளவீடுகளுக்கு பயன்படுத்தப்படலாம். திரை முழுவதும் ஒரு விரலால் ஸ்வைப் செய்தால், மைய அதிர்வெண் அல்லது குறிப்பு நிலை சரி செய்யப்படுகிறது. இரண்டு விரல்களால் ஸ்வைப் செய்வது காட்டப்படும் இடைவெளி அல்லது நிலை வரம்பை சரிசெய்கிறது.
R&S®FPL1000 இன் மல்டிவியூ
சீக்வென்சர் ஸ்பெக்ட்ரம் அளவீடுகள், அருகிலுள்ள சேனல் சக்தி அளவீடுகள், நேர டொமைன் அளவீடுகள் மற்றும் ஸ்பெக்ட்ரோகிராம் அளவீடுகள் ஆகியவற்றைச் செய்ய முடியும்.
இது கிட்டத்தட்ட எல்லா இடங்களிலும் பயன்படுத்தப்படலாம்…
6 கிலோ எடை குறைவானது, மூன்று மணிநேர செயல்பாட்டிற்கான விருப்பமான பேட்டரி பேக் மற்றும் கேரிங் பேக் மற்றும் தோள்பட்டை சேணம் ஆகியவை R&S®FPL1000 சிக்னல் மற்றும் ஸ்பெக்ட்ரம் பகுப்பாய்வியை உங்களுக்கு தேவையான இடங்களில் பயன்படுத்தலாம்.
R&S®FPL1000க்கான கேரிங் பேக்
விருப்பமான R&S®FPL1000 சுமந்து செல்லும் பை. R&S®FPL1-B31 பேட்டரி விருப்பம் பைக்குள் இருக்கும்போது செயல்பட அனுமதிக்கிறது.
