தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு R&S NRP18STமூன்று-பாதை டையோடு பவர் சென்சார்களை வழங்க விரும்புகிறோம். மூன்று-பாதை டையோடு பவர் சென்சார்கள் பல பயன்பாடுகளுக்கு ஏற்றது, ஏனெனில் அவை தொடர்ச்சியான சராசரி, பர்ஸ்ட் ஆவரேஜ், டைம்ஸ்லாட் சராசரி, கேட் சராசரி மற்றும் ட்ரேஸ் அளவீடுகளை ஆதரிக்கின்றன.
| மாதிரிகள் | R&S®NRP18S |
| அதிர்வெண் வரம்பு | 10 மெகா ஹெர்ட்ஸ் - 18 ஜிகாஹெர்ட்ஸ் |
| நிலை வரம்பு | -70 dBm - +23 dBm |
| லேன் இடைமுகம் | |
| இணைப்பான் வகை | N (m) |
CW மற்றும் பண்பேற்றப்பட்ட சமிக்ஞைகளுக்கான வேகமான மற்றும் துல்லியமான சக்தி அளவீடுகள்
100,000 வாசிப்புகள்/வி

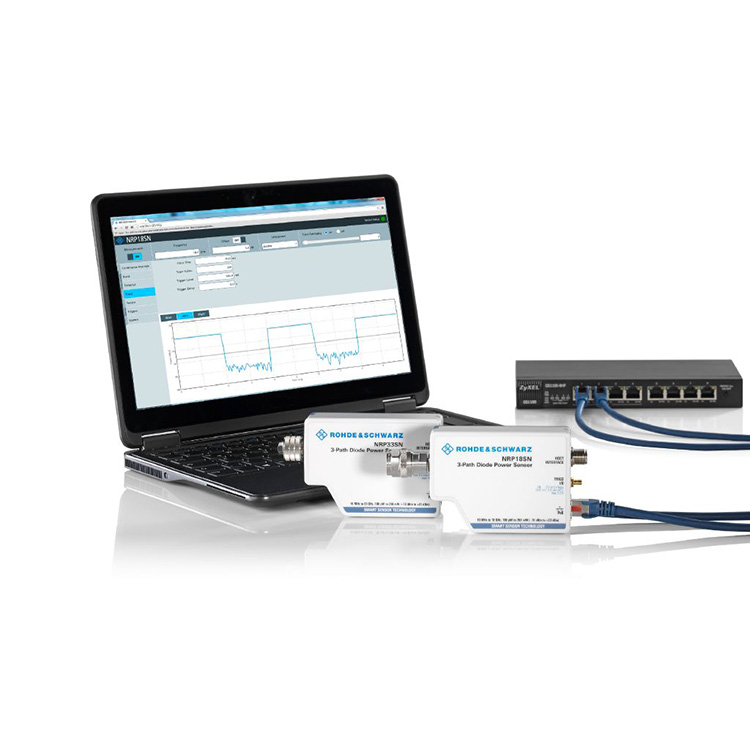

LAN மற்றும் USB வழியாக கட்டுப்பாடு மற்றும் கண்காணிப்பு
உயர் சக்தி பயன்பாடுகளுக்கான சென்சார்கள்
R&S®NRX அடிப்படை அலகுடன் நெகிழ்வான செயல்பாடு

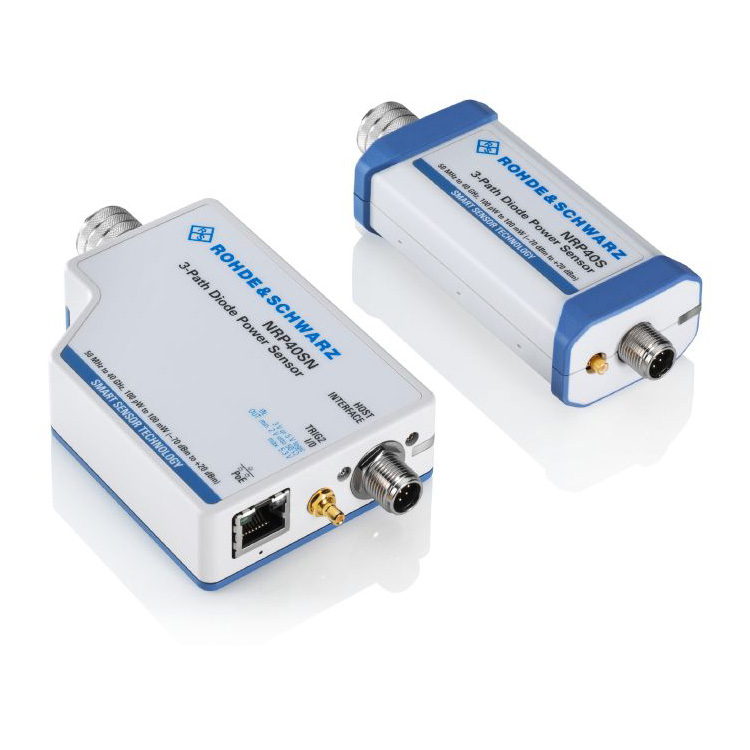

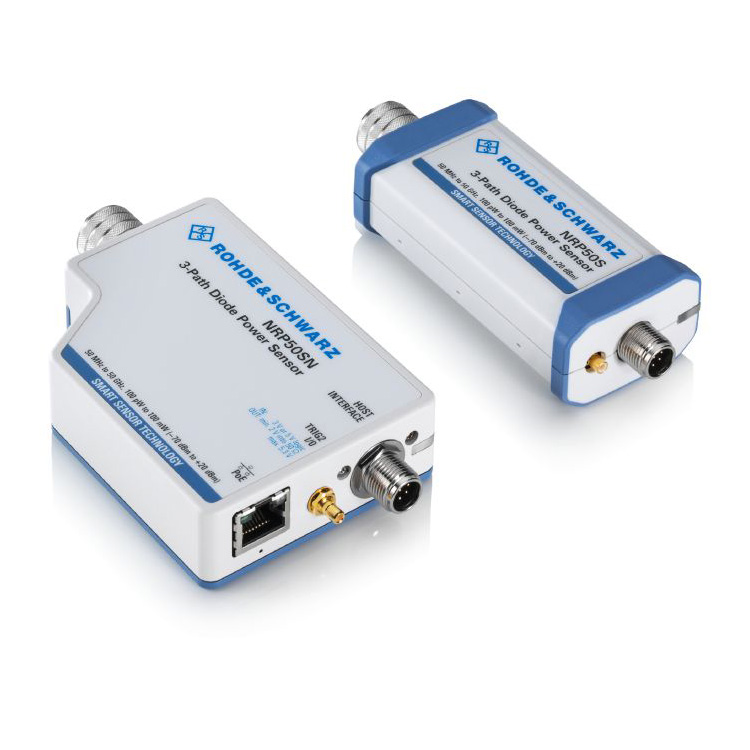

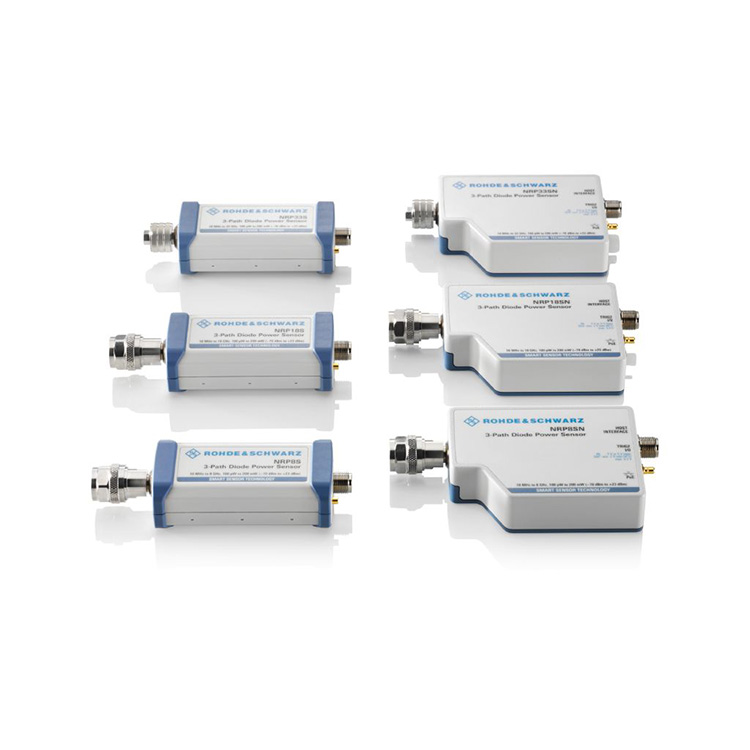

தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு R&S NRP18STமூன்று-பாதை டையோடு பவர் சென்சார்களை வழங்க விரும்புகிறோம். R&S®NRPxxS/SN பவர் சென்சார்கள் மூன்று தனித்தனி டையோடு பாதைகளைப் பயன்படுத்துகின்றன, ஒவ்வொன்றும் உகந்த கண்டறிதல் வரம்பில் இயக்கப்படுகின்றன. இதன் விளைவாக, பண்பேற்றம் வகையைச் சார்ந்து அதிக துல்லியத்துடன் சராசரி சக்தியை தீர்மானிக்க முடியும். இடையூறு செய்யும் சிக்னல்கள் அல்லது ஹார்மோனிக்ஸ் மூலம் அளவீட்டு முடிவுகள் பாதிக்கப்படுவதில்லை. R&S®NRPxxS/SN பவர் சென்சார்கள் வெப்ப சக்தி உணரிகளைப் போலவே செயல்படுகின்றன, ஆனால் அதிக வேகத்தை வழங்குகின்றன. அவை 93 dB டைனமிக் வரம்பில் சிறந்த குறைந்த அளவீட்டு வரம்பு –70 dBm வரை வழங்குகின்றன.
பல பயன்பாடுகளுக்கு சிறந்த தீர்வு
மூன்று-பாதை டையோடு பவர் சென்சார்கள் பல பயன்பாடுகளுக்கு ஏற்றது, ஏனெனில் அவை தொடர்ச்சியான சராசரி, பர்ஸ்ட் ஆவரேஜ், டைம்ஸ்லாட் சராசரி, கேட் சராசரி மற்றும் ட்ரேஸ் அளவீடுகளை ஆதரிக்கின்றன. சிறந்த செயல்திறன் மற்றும் முன்னோடியில்லாத அளவீட்டு வேகம் மற்றும் துல்லியம் ஆகியவற்றைக் கொண்டு, சென்சார்கள் GSM மற்றும் 3GPP போன்ற வயர்லெஸ் சிக்னல்களிலும், LTE, LTE-Advanced அல்லது 5G போன்ற உயர் அலைவரிசை சிக்னல்களிலும் துல்லியமான சராசரி சக்தி அளவீடுகளைச் செய்யப் பயன்படும்.
மேம்படுத்தப்பட்ட மூன்று-பாதை கருத்து
R&S®NRPxxS(N) பவர் சென்சார்கள் மூன்று தனித்தனி டையோடு பாதைகளைப் பயன்படுத்துகின்றன, ஒவ்வொன்றும் உகந்த கண்டறிதல் வரம்பில் இயக்கப்படுகின்றன. பண்பேற்றம் வகையைப் பொருட்படுத்தாமல் சராசரி சக்தியை அதிக துல்லியத்துடன் தீர்மானிக்க முடியும். இடையூறு செய்யும் சிக்னல்கள் அல்லது ஹார்மோனிக்ஸ் மூலம் அளவீட்டு முடிவுகள் பாதிக்கப்படுவதில்லை. R&S®NRPxxS(N) பவர் சென்சார்கள் வெப்ப சக்தி உணரிகளைப் போலவே செயல்படுகின்றன, ஆனால் கணிசமாக அதிக வேகம் மற்றும் 93 dB டைனமிக் வரம்பை வழங்குகின்றன.
குறைந்த அளவில் கூட -70 dBm வரை
குறைந்த அளவுகளில் அளவீட்டு துல்லியத்தை அதிகரிக்க, பல அளவிடப்பட்ட மதிப்புகளை சராசரியாக கணக்கிடுவது அவசியம். சராசரியானது இரைச்சல் கூறுகளைக் குறைக்கும் அதே வேளையில், அது அளவீட்டையும் குறைக்கிறது. R&S®NRPxxS(N) பவர் சென்சார்கள் மிகவும் குறைந்த அளவீட்டு சத்தத்தை மனதில் கொண்டு வடிவமைக்கப்பட்டுள்ளன.
R&S®NRPxxS(N) பவர் சென்சார்கள், சந்தையில் தற்போது கிடைக்கும் அதிக வேகம் மற்றும் துல்லியத்துடன் -70 dBm என்ற குறைந்த வரம்பிற்குள் அளவீடுகளைச் செய்ய முடியும்.
100.000 அளவீடுகள்/வி வரையிலான வரம்பற்ற நேர அளவீடு
வேகமான தொடர்ச்சியான சராசரி பயன்முறையில், R&S®NRPxxS(N) பவர் சென்சார்கள் 100,000 தூண்டப்பட்ட அளவீடுகள்/வி வரை எந்த அளவீட்டையும் இழக்காமல் 100 µs என்ற குறைந்தபட்ச தூண்டுதல் மீண்டும் நேரத்துடன் செய்ய முடியும். இந்த அளவீட்டு வேகம் இடையக பயன்முறையைப் பயன்படுத்தி அடையப்படுகிறது. இடையக பயன்முறையில், அனைத்து அளவிடப்பட்ட தரவுகளும் சென்சாருக்குள் சேகரிக்கப்பட்டு, சென்சாரின் ஹோஸ்டுக்கு ஒரு தொகுதியில் அனுப்பப்படும். R&S®NRPxxS(N) சென்சார்கள் நேர வரம்பு இல்லாமல் புதிய வேகமான பயன்முறையைச் செய்கின்றன!
30 W வரை சக்தி அளவீடுகளைச் செய்யவும்

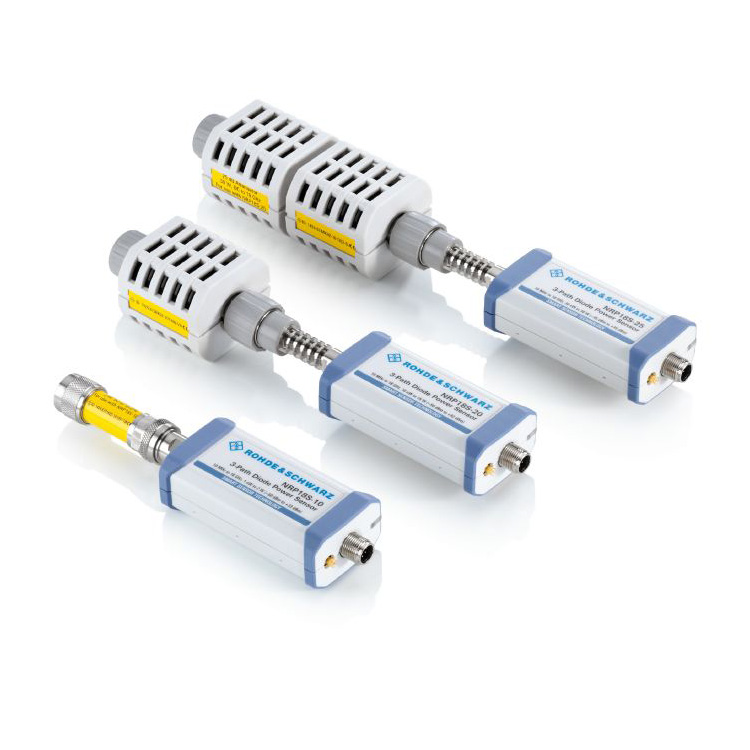

R&S®NRP18S-10, R&S®NRP18S-20 மற்றும் R&S®NRP18S-25 உயர்-பவர் த்ரீ-பாத் டையோடு பவர் சென்சார்கள் R&S®NRP18S மற்றும் 10/20/25 dB அப்ஸ்ட்ரீம் அட்டென்யூட்டரைக் கொண்டிருக்கும். அவை 2 W, 15 W மற்றும் 30 W வரை சக்தி அளவீடுகளைச் செய்ய முடியும். அட்டென்யூட்டருடன் பயன்படுத்தும் போது, சென்சார் மற்றும் அட்டென்யூட்டர் இடையே உள்ள பொருந்தாத பிழைகள் தானாகவே சரி செய்யப்படும். அட்டென்யூட்டருக்கான S- அளவுருக்கள் உற்பத்தியின் போது சென்சாரில் தீர்மானிக்கப்பட்டு சேமிக்கப்படும்.
வெப்ப வெற்றிட (TVAC) அறைகளில் பயன்படுத்த பிரத்யேகமாக வடிவமைக்கப்பட்டுள்ளது

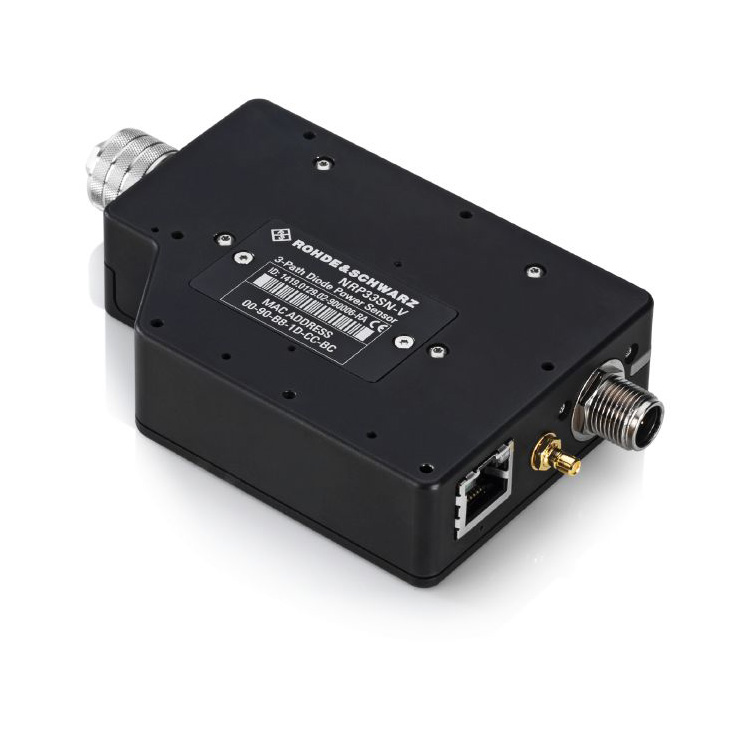

R&S®NRPxxSN-V TVAC-இணக்கமான பவர் சென்சார் 67 GHz வரையிலான அதிர்வெண் வரம்பில் செயற்கைக்கோள் தகவல் தொடர்பு பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. உற்பத்தி செயல்பாட்டின் போது அனைத்து கூறுகளும் வெற்றிட அறையில் சுடப்படுகின்றன, எனவே வாயு வெளியேற்றம் குறைந்தபட்சமாக குறைக்கப்படுகிறது. அவற்றின் லேன் திறனுக்கு நன்றி, பவர் சென்சார்களை அறைக்கு வெளியே இருந்து எளிதாகக் கட்டுப்படுத்தலாம் மற்றும் கண்காணிக்க முடியும், அதே நேரத்தில் வீட்டுவசதிகளில் உள்ள வென்டிங் துளைகள் அழுத்தம் சமநிலையை உறுதி செய்கின்றன.
