தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு R&S SZU100A சிக்னல் ஜெனரேட்டர்களை வழங்க விரும்புகிறோம். இது அதிகபட்சமாக இரண்டு உள் பேஸ்பேண்ட் தொகுதிகள் மற்றும் நான்கு மங்கலான சிமுலேட்டர் தொகுதிகள் ஆகியவற்றைக் கொண்டிருக்கும். இந்த கருத்தாக்கமானது இரண்டு முழு அம்சங்களுடன் கூடிய வெக்டார் சிக்னல் ஜெனரேட்டர்களை ஒரு யூனிட்டில் வழங்குகிறது, இது சிக்கலான சிக்னல் காட்சிகளை எளிதாக உருவாக்க உதவுகிறது.
| தயாரிப்பு பெயர் | அதிர்வெண் வரம்பு | நிலை வரம்பு | I/Q மாடுலேஷன் அலைவரிசை | ஹார்மோனிக்ஸ் |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz உள் 2 GHz வெளி |
< -55dBc >3.5GHz |
அதிர்வெண் வரம்பு 67 GHz வரை (இரட்டை பாதை: 44 GHz வரை)
2 GHz மாடுலேஷன் அலைவரிசை
800 மெகா ஹெர்ட்ஸ் அலைவரிசை மற்றும் 8x8 MIMO வரை ஒருங்கிணைந்த மங்கல்
அனைத்து முக்கிய டிஜிட்டல் தகவல்தொடர்பு தரநிலைகளுக்கான சமிக்ஞை உருவாக்கம்
மேம்பட்ட GNSS மற்றும் ரேடார் சிமுலேட்டர்
தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு R&S SZU100A சிக்னல் ஜெனரேட்டர்களை வழங்க விரும்புகிறோம். சோதனை அமைப்பு மற்றும் பயன்பாட்டைப் பொறுத்து செயல்திறன் மற்றும் செயல்பாட்டுத் தேவைகள் மாறுபடும். R&S®SZU100A இந்த மாறுபட்ட தேவைகளை மாஸ்டர் செய்வதில் நிகரற்றது மற்றும் சிக்னல் ஜெனரேட்டர்களுக்கான புதிய தரநிலைகளை அமைக்கிறது. கூறுகள், தொகுதிகள் மற்றும் முழுமையான அடிப்படை நிலையங்கள் உட்பட எந்த வகையான DUT ஐ உருவாக்கி சரிபார்க்கும் போது - R&S®SZU100A சிறந்த செயல்திறன் கொண்ட பொருத்தமான சோதனை சமிக்ஞைகளை எளிதாக உருவாக்குகிறது. R&S®SZU100A ஒரு நெகிழ்வான மட்டு வடிவமைப்பைக் கொண்டுள்ளது, இது பயன்பாடுகளுக்குத் தேவைப்படும் சரியான விருப்பங்களுடன் பொருத்தப்படலாம். கிளாசிக் சிங்கிள்-பாத் வெக்டர் சிக்னல் ஜெனரேட்டரிலிருந்து மல்டிசனல் MIMO ரிசீவர் டெஸ்டர் வரை எந்த உள்ளமைவும் சாத்தியமாகும்.
R&S®SZU100A ஆனது ஒற்றை-பாதை கருவியாக 67 GHz வரையிலான அதிர்வெண் வரம்பையும், இரட்டை-பாதை கருவியாக 44 GHz வரையையும் உள்ளடக்கியது. இது அதிகபட்சமாக இரண்டு உள் பேஸ்பேண்ட் தொகுதிகள் மற்றும் நான்கு மங்கலான சிமுலேட்டர் தொகுதிகள் ஆகியவற்றைக் கொண்டிருக்கும். இந்த கருத்தாக்கமானது இரண்டு முழு அம்சங்களுடன் கூடிய வெக்டார் சிக்னல் ஜெனரேட்டர்களை ஒரு யூனிட்டில் வழங்குகிறது, இது சிக்கலான சிக்னல் காட்சிகளை எளிதாக உருவாக்க உதவுகிறது.
R&S®SZU100A இல் உள்ள நிலையான உயர்நிலை சின்தசைசர் விதிவிலக்கான SSB பேஸ்-இரைச்சல் மற்றும் சீரற்ற செயல்திறனை வழங்குகிறது. செயல்திறனை மேலும் மேம்படுத்த பல குறைந்த கட்ட-இரைச்சல் விருப்பங்கள் உள்ளன. R&S®SMW-B711/B721 அல்ட்ரா-லோ ஃபேஸ்-இரைச்சல் விருப்பங்கள் சிறந்த-இன்-கிளாஸ் ஃபேஸ்-இரைச்சல் செயல்திறனை செயல்படுத்துகின்றன. R&S®SZU100A ஆனது நிறமாலைத் தூய்மையைக் கோரும் அளவீடுகளுக்கு ஏற்றது.
2 GHz வரை RF அலைவரிசை கொண்ட வைட்பேண்ட் I/Q மாடுலேட்டர் அதன் அதிர்வெண் வரம்பில் உள்ள அனைத்து பயன்பாடுகளையும் உள்ளடக்கியது, வயர்லெஸ் தகவல்தொடர்புகள், செயற்கைக்கோள் தகவல்தொடர்புகள் மற்றும் ரேடார் உட்பட. உள் பேஸ்பேண்ட் அதிகபட்சம் 2 GHz RF மாடுலேஷன் அலைவரிசையுடன் சிக்னல்களை உருவாக்க முடியும்.
அதிநவீன D/A மாற்றிகள் மற்றும் சிறந்த RF சங்கிலி வடிவமைப்பு, சிறந்த EVM செயல்திறனுடன் 2 GHz அலைவரிசைக்கு மேல் <0.4 dB இன் விதிவிலக்கான மாடுலேஷன் அதிர்வெண் பதிலை உறுதி செய்கிறது.

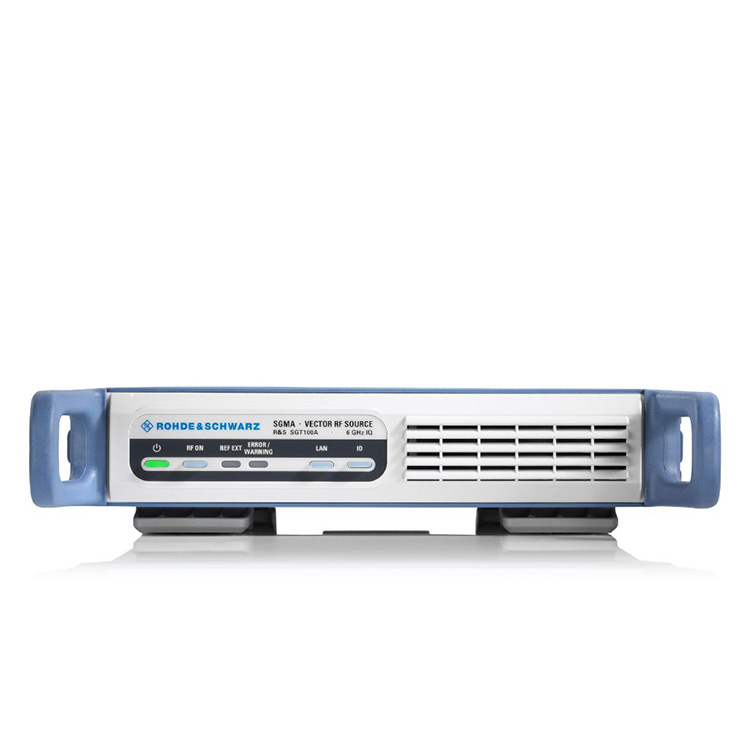

R&S®SZU100A ஆனது 800 மெகா ஹெர்ட்ஸ் மங்கலான அலைவரிசைக்கான ஒருங்கிணைந்த சேனல் எமுலேஷனை வழங்குகிறது. அனைத்து முக்கிய தரநிலைகளுக்கான மறைதல் சுயவிவரங்கள் முன்னமைவுகளாகக் கிடைக்கின்றன. 64 மங்குதல் சேனல்கள் வரை, 2x2, 3x3, 4x4, 8x4, 4x8 மற்றும் 8x8 போன்ற அனைத்து முக்கிய MIMO மங்கல் காட்சிகளையும் ஒரே கருவியில் கட்டமைக்க முடியும். எட்டு கேரியர்கள் வரையிலான ஒருங்கிணைப்பு ஆதரிக்கப்படுகிறது மற்றும் எட்டு RF பாதைகளை வழங்க SGT100A சிக்னல் ஜெனரேட்டர் தொகுதிகள் இணைக்கப்படலாம்.

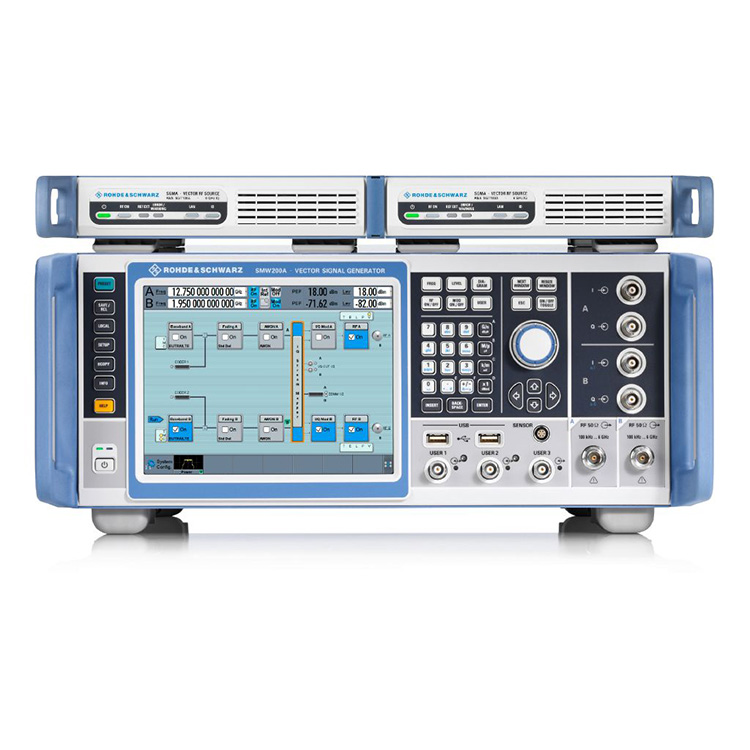

R&S®SZU100A இலிருந்து இயக்கப்படும் ஆறு R&S®SGT100A சிக்னல் ஜெனரேட்டர் தொகுதிகள் கொண்ட இரண்டு-பாதை R&S®SZU100A;
உள்ளமைக்கப்பட்ட R&S®SZU100A கிராபிக்ஸ் செயல்பாடு உண்மையான நேரத்தில் உருவாக்கப்பட்ட சிக்னல்களைக் காட்டுகிறது. பயனர் காட்சி வகையைத் தேர்ந்தெடுக்கலாம், எ.கா. I/Q எதிராக நேரம், அலைவரிசை ஸ்பெக்ட்ரம், திசையன் வரைபடம் அல்லது CCDF. R&S®SZU100A குறியீடு ஜெனரேட்டருடன் கூடிய SCPI மேக்ரோ ரெக்கார்டரையும் வழங்குகிறது, இது ரிமோட் கட்டளை வரிசையுடன் கோப்பை உருவாக்க அனைத்து கைமுறை இயக்க படிகளையும் பதிவு செய்கிறது. MATLAB®, CVI அல்லது Python ஆகியவற்றிற்கான இயங்கக்கூடிய குறியீட்டை நேரடியாக உருவாக்குவதற்கு ஒருங்கிணைந்த குறியீடு வார்ப்புருக்கள் வழங்கப்படுகின்றன.
சிக்கலான சமிக்ஞைகளை உருவாக்கும் போது உண்மையான நேரத்தில் வரைகலை சமிக்ஞை கண்காணிப்பு மிகவும் பயனுள்ளதாக இருக்கும்.
வயர்லெஸ் தகவல்தொடர்பு தரநிலைகள்
நிகழ்நேர உறை கண்காணிப்பு
GNSS உருவகப்படுத்துதல்
ரேடார் உருவகப்படுத்துதல்
